把内存堆到处理器头顶：vHBM 真正的门槛是热，不是带宽
一、内存墙卡在哪一段：路径上每一跳都在收费
据公开报道，美光在年度技术网络研讨会（当地时间 10 月 21 日召开，10 月 22 日见诸报道）上给出 vHBM 与 vEIM 两条路线：vHBM 是 HBM 的 3D 集成版本，把 DRAM Die、Base Die 与 XPU 逻辑主芯片垂直堆叠，用来缩短数据通信路径、提升带宽效率并降低能耗；配套手段是无凸块的混合键合与集成散热方案；两类新型 3DS 内存预计与标准 HBM5 在 2028 年同期到来。这些全部是美光给出的路线图与目标值，不是已经量产的产品，下面所有讨论都按这个前提展开。
要看这件事改了哪一段账，得先把”内存墙”落到具体路径上。大模型推理的耗时并不主要花在算，而花在把权重和 KV 缓存搬到计算单元跟前。数据从片外 DRAM 走到计算逻辑，要依次穿过 PCB 走线、封装基板、硅中介层，最后才进逻辑裸片。每一跳都要多一份寄生电容要驱动、多一份互连损耗要补偿——驱动容性负载这件事是按比特收费的，走的距离越长、拐的接口越多，单个比特摊到的能量就越多。

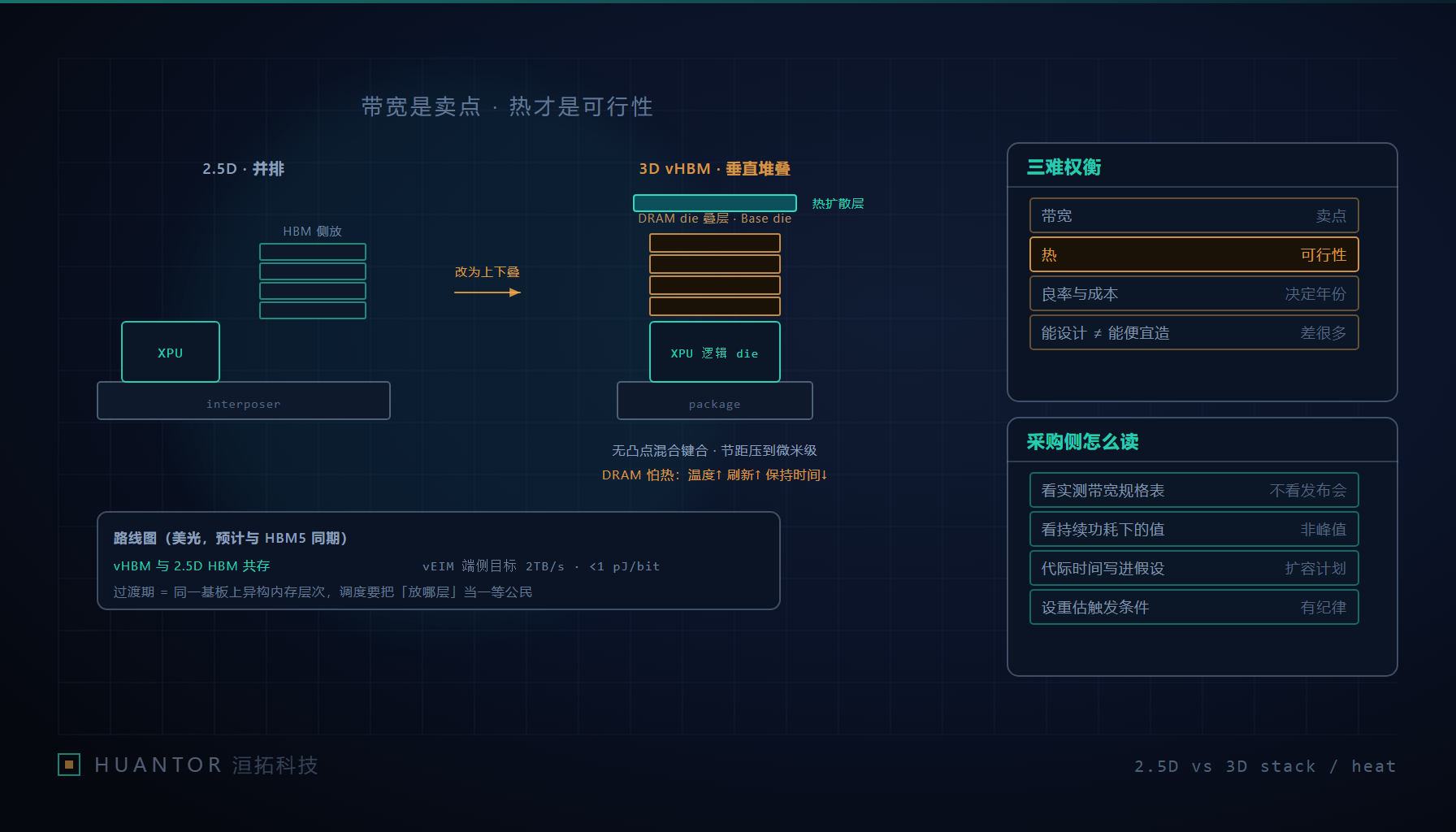

2.5D 封装（HBM 与 GPU 并排放在中介层上）已经把这段距离压得很短，这是它相对”内存插在主板远处”的核心收益。但 2.5D 仍然是横着走：信号从 DRAM 阵列出来，穿过 Base Die，在中介层里横向跑一段，才进主芯片。vHBM 做的事是把”并排”改成”上下叠”，缩掉的正是最后那一段横向距离——Base Die 直接压在 XPU 逻辑主芯片头顶，DRAM 堆就立在上面。
省下的路径不是免费的。同一件事的另一面是：被缩掉的那段距离，原本是热量最容易被分开处理的距离。
二、带宽是卖点，热才是可行性
先说省下的那份能量去哪了。 单位比特互连能耗下降，意味着同样算力下搬运部分占的功耗变小，账面看整颗芯片的热负担该减轻。这个推理错在只看了平均功率密度，没看它的分布。
DRAM 比逻辑电路怕热得多，而且是原理层面怕。 DRAM 的存储单元是一只电容加一个晶体管，数据存在电容的电荷上，电荷一直在漏，所以必须周期性地把每一行读出来、放大、再写回去，这就是刷新。漏电速率与器件失效速率都随温度按指数关系上升，半导体可靠性里那条常用的经验规律（结温每上一个台阶，失效速率明显抬升）说的就是这件事。温度上去之后，三件事同时发生：
- 刷新必须更频繁。 刷新期间行被激活、感测放大器工作、总线被占用，这些时间不能用来读写字节——温度升高会直接吃掉有效带宽，而且是吃掉你宣传的那个数。
- 数据保持时间下降。 同样的刷新间隔下丢位的概率上升，超出保持时间就是不可恢复的数据错误。
- 错误率上升，纠错与巡检的开销随之上升。 ECC、巡检刷新、行干扰管理都要抢时间片，进一步压低可用带宽。
而堆叠之后，DRAM 面对的是整块基板上最热的位置：功耗密度最高的计算单元就在它正下方，热量还得往下穿过键合界面才能出去。于是”散热”从封装环节的问题，升级为决定可用容量与可靠性的问题——温度上限决定你能同时点亮多少层、能容忍多高的刷新占空比、能在同一封装里放多大容量。热不够用，容量和带宽都只能按比例缩水。
这也解释了路线图里那几条支撑技术为什么会长成那样：PHY（接口物理层）位于堆叠底部、正对主芯片，是单位面积翻转最多的地方，把热扩散层压在 PHY 上方，说明设计者按热点分布做热规划而不是按整片平均值；前/背面创新意味着热路径不只从底部走；热感知设计这一条更直白——温度被当成设计约束，而不是出事之后的保护动作。我们的结论一句话：带宽是卖点，热是可行性。
| 美光路线图条目 | 主要回应带宽还是热 | 从条目本身能读出的信息 | 落地仍缺的验证 |
|---|---|---|---|
| TSV 与 µbump 微缩 | 带宽 | 垂直互连密度是堆叠的前提 | 微缩后的缺陷率与测试覆盖能力 |
| 16H µbump 与混合堆叠 | 带宽与容量 | 堆叠层数继续加大，键合方式混用 | 层数越多，单点缺陷影响整摞 |
| PHY 上方的热扩散层 | 热 | PHY 被明确列为热点来处理 | 加扩散层后还剩多少结温余量 |
| 混合铜键合带来带宽与热改善 | 两者 | 去凸点同时降电阻与热阻 | 平坦度、洁净度、不可返修带来的良率 |
| 前/背面创新 | 热与集成 | 热路径不只从底部走 | 具体结构与厚度未公开 |
| 2.5D HBM + 3D vHBM 集成 | 容量与带宽 | 官方明确共存，不是替代 | 两类区域的调度与规格口径 |
| 热感知设计 | 热 | 温度作为一等约束进入设计 | 降额行为是否对用户可见 |
三、混合键合换来了节距，也换走了返修的可能
它解决的是什么。 微凸点同时卡着两件东西：互节距（pitch）与 I/O 密度——凸点要有体积，节距就不能无限缩小；凸点本身还有电阻与热阻，串联在信号路径和热路径上。无凸点的铜-铜混合键合把节距压到微米级，同样的键合面积能放更多通道，于是带宽上升而互连能耗下降。注意这条收益是双份的：更低的串联电阻意味着更少的焦耳热，更短的路径意味着更小的驱动负载。 路线图把”混合铜键合”同时记在带宽与热两栏，逻辑就在这里。
它的代价必须一起写。 铜面直接键合，对表面平坦度与颗粒洁净度极端敏感；一旦叠好，缺陷不能像凸点那样逐颗重做，只能整摞报废；堆叠层数越多，良率越是逐层相乘而不是相加——单颗裸片合格与整摞合格是两个数量级的难度。加上键合与减薄环节的产线投入，成本曲线现在没人能给出口径。所以我们看这类路线时会把两个问题严格分开：能设计出来和能便宜地大规模造出来，历来不是同一年。2028 是美光给出的预计时间点，不是已经跑起来的产线节拍。
对采购方，这个区分有直接含义，洹拓科技在扩容评审里把它固定成一条问法：路线图上的年份决定的是”什么时候开始重新询价”，而不是”什么时候能买到”。
四、与 2.5D 共存意味着什么：选型要重读的三段
路线图本身说了共存，而且专门列了 2.5D HBM + 3D vHBM 集成这一项。它的实际含义不是”新旧两代产品并行卖”，而是过渡期会出现异构内存层次：同一块基板上，既有侧放的 HBM，也有叠在计算芯片上方的 vHBM。这两类区域的可达带宽、容量上限、温度预算和错误率都不会相同。
这样一来，”哪块数据放哪一层”就从实现细节上升为体系结构问题。它要求规格表不再只写一个总容量，而要按区域描述带宽与容量；也让未来几年 GPU 实例的规格口径与厂商定价方式跟着变——单卡”显存容量”这一个数字，可能不再足够定义一张卡能装下多大的模型状态。
洹拓科技给客户的一句话建议是：不要因为新封装出现就重做预算。要动的是假设，不是数字。具体我们按三步走：
- 只认已交付的规格表。 看实际出货产品的显存带宽、容量与单卡价格，路线图上的目标值不进任何采购模型。
- 把代际时间点写进扩容假设。 未来 2 到 3 年的扩容计划里，”下一代显存/内存代际”作为一条显式假设存在，并给它配上触发条件：厂商公布量产节点、首批实例上线、或者同一代产品报价出现明显波动。
- 提前定义重新评估的动作。 假设变化时不是”再等等看”，而是走一次完整的重询价：把新代际的每带宽单价与旧代际剩余租期放在一起比，避免在价格波动最大的窗口只做单边决策。
五、vEIM 这条端侧线更值得盯，盯功耗包而不是峰值带宽
vEIM 的结构与 vHBM 类似，瞄准端侧 AI 推理，美光给出的初代产品目标是 2TB/s 带宽、能效低于 1 pJ/bit。这条线在讨论度上不如数据中心，但在工程约束上更硬。
端侧的瓶颈不是算力，是功耗包与散热体积。 手机与便携设备不可能为单颗芯片留出独立散热结构，整机外壳还要守着人能长期握持的接触温度；封装里多让出一层散热结构，就意味着电池要少让出一部分体积。在这类设备里，热不是”性能上限”的问题，而是”这个产品能不能被拿在手里”的问题。同一个 DRAM 温度敏感问题在端侧更严重：设备的散热余量随使用场景剧烈变化（握持、放进包里、边充边用），而堆叠的内存必须在这种波动里守住刷新与保持时间。
如果目标值达成，改变的到底是什么？ 是”本地能跑多大的模型上下文”——权重与 KV 缓存的搬运不再是第一道限制，长上下文、多轮会话状态、常驻的多模态特征才有可能在电池供电的设备上站住。它不等于端侧算力追平云端：算不算得动是另一笔账，宣传里常把这两件事混着说。
官方路线图里那句”Token 效率随带宽、能效、容量而变”其实是最好用的评估口径：三个量互相约束，只报其中一个的都属于不完整信息。所以我们看端侧这类内存只盯三件事：在什么封装体积下达成、在什么持续功耗下达成、温度抬高后按什么规则降额。峰值带宽排在它们后面。
六、我们的判断
回到买云上算力的人真正要处理的两个问题。第一，先进封装产能处在爬坡期，供应方只有少数几家，内存代际切换通常是采购价格波动最大的窗口——不是新技术出现的时候贵，是新代际刚落地、旧代际还没退干净的那段时间最难定价。第二，代际这件事会改变规格口径（按区域写带宽），而口径变化最容易出现”同名不同物”的报价。我们的做法是把这两条都当成不确定性来管理，而不是当成战斗力来规划：假设写清楚、触发条件写清楚、重询价动作写清楚。
这类路线图新闻真正的信息量，不在”带宽又要翻一倍”，而在它承认了热是主矛盾。凡是把热列进设计目标的路线——热扩散层压在 PHY 上、前/背面同时做文章、把热感知写进设计流程——通常离落地更近，因为它在算可行性的账；只报带宽数字、对温度与降额一字不提的路线，不一定。我们不会因为这条路线图调整任何现有采购计划；会让我们在下一轮扩容评审里加一页的，是”美光把热当成设计输入”这件事本身。
