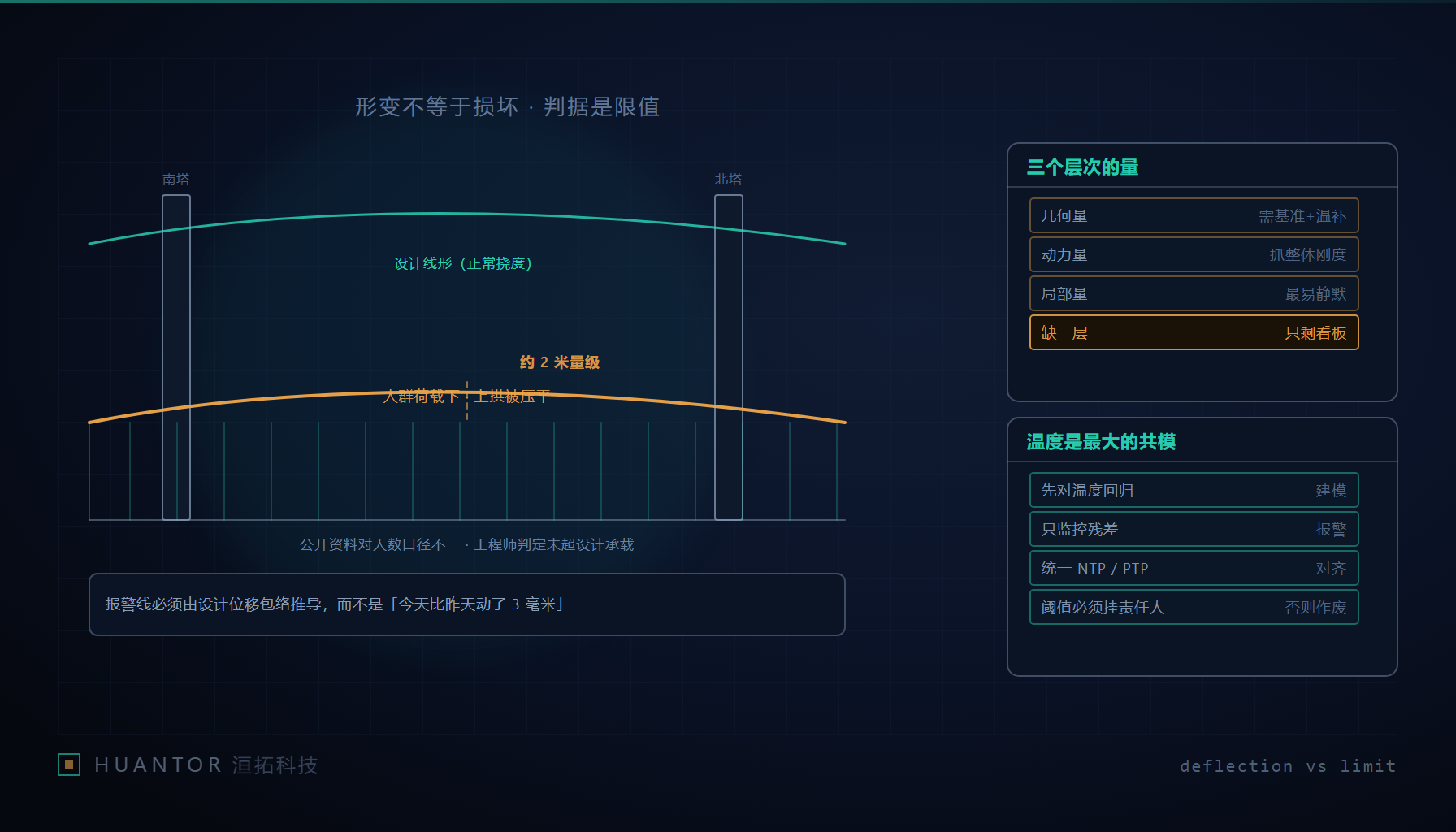

悬索桥设计线形与人群荷载下被压平的挠度对比

一、把桥面压平的那群人，量的是形变不是损坏

1987 年 5 月，金门大桥建成五十周年的庆典上，桥面封了车供行人通行，人潮把主跨原本的上拱曲线压平，桥面下挠到约两米这个量级。桥上当时到底有多少人，公开资料口径并不一致——官方曾估计约三十万人，也有更宽的到场估计到八十万量级，这个数字不该被当成定论；下挠量各来源分别用英尺或厘米记，也都落在约两米这一量级，不必假装精确。事后工程师 Daniel E. Mohn 重申，这座桥并没有因此承受超限应力，桥本身安然无恙。

这件事之所以值得每个做监测的人反复咀嚼，是因为它把一条最容易被混淆的分界线摆在了台面上：**”变形”和”损坏”是两件事，判据是限值，不是变化量**。悬索桥的线性形态本来就是荷载的函数，温度、风、日常车流每天都在产生肉眼可见的位移。约两米听上去吓人，只是因为没把”设计允许的位移包络”这个参照系放在心里——包络之内，再大的形变也是正常的；包络之外，几毫米才值得警觉。

所以本篇要交给所有做工业监测的人的第一原则是：报警线必须由设计允许的位移包络推导出来，不能由”今天比昨天又多动了那么一点”这种变化量直接推。前者背后有力学依据，后者只会把热胀冷缩天天变成告警。

二、三个层次的量，缺一个就退化成看板

结构健康监测里的”量”不是一锅粥，得分成三个层次，每层能回答的问题不同，也各有各的盲区。

  1. 几何量。 挠度、塔顶偏位、索力、支座位移。这一层直接对应”桥现在是什么形状”，但它离不开两样东西——基准点和温补。没有稳定的基准点，测到的只是相对一个同样会动的参考物的位移；不做温度补偿，全天热胀冷缩的幅度就能把真正的荷载信号整个淹没。
  2. 动力量。 固有频率、振型、阻尼比。它对整体刚度退化敏感——预应力掉了、连接松了，频率会跟着变。但它抓不到局部损伤：一根吊索的局部锈蚀对全桥一阶频率的影响，很容易被噪声盖住。把动力量当万能，是因为看不见它漏掉了什么。
  3. 局部量。 应变、裂缝宽度、腐蚀、焊缝状态。这一层最能定位损伤，也最容易因单点失效而静默——一个应变片脱胶、一路采集通道断线，读数还在，只是不再变化，看板上看着一切正常。

三层配齐才谈得上”监测”；只上其中一层，做出来的东西对某些失效模式是彻底盲的。

三、先把时钟对齐，再谈采样率

这是工业数据项目翻车最多的地方，结构监测尤其典型。应变和位移是低频量，视频、振动和环境量是高频量，而不同厂家的设备各自走表。设备之间没有统一时间基准时，”荷载最大的那个时刻”和”读数最大的那个时刻”根本对不上，事后想复盘一个瞬态事件，会发现数据是一堆对不齐的碎片。

我们的做法固定三条：一是所有采集节点统一到同一个时钟源，网络可达的走 NTP，对时间精度要求高的现场走 PTP；二是每条原始记录都带上该设备当时的时钟偏差，而不是只信采集主机打的一个时间戳，这样事后能判断哪条记录的时间可疑；三是采样率按被观测物理过程的时间常数来定，而不是”设备能采多快就采多快”——温度引起的形变以小时计，几秒一次足够；车辆过桥的瞬态以秒计，才需要高采样。采样率定错，要么存了一堆没用的数据，要么把真正想看的事件采漏了。

四、温度是最大的共模干扰，先回归再看残差

绝大多数缓慢形变不是荷载造成的，是温度造成的。桥面日照、昼夜温差、季节变化引起的挠度和索力变化，量级常常盖过交通荷载。所以判断顺序必须是：先看这个读数与温度的相关性有多强，再谈它是不是异常。

可用的做法是把每个测点的读数对它对应的温度做一次回归，把”温度能解释的那部分形变”扣掉，之后只监控残差的漂移，而不是监控原始值。原始值夏天和冬天的正常差值可能很大，拿它当异常去报，等于天天误报；而残差——温度解释不了的那部分——一旦出现趋势性漂移或突然跳变，才是结构真的在变的信号。这条和通用的”读数漂移治理”不是一回事：这里扣的是结构与温度之间的弹性响应关系，残差报警的前提是先把这条温度响应曲线拟合稳。拟合不稳，残差本身就是噪声，报出来的异常也站不住。

五、没有责任人的阈值，等于没有阈值

阈值不是画在图上的一条线，而是一套”谁在什么时限内必须做出什么动作”的责任约定，这是洹拓科技验收这类系统的硬项。

级别 触发条件示例 谁收到 响应时限内要做的事 不做会怎样
观察 残差偏离但仍与温度相关、在包络内 数据运维 记录、加密采样，不打扰运营 错过早期趋势
预警 残差持续漂移、超出一段统计带 结构工程师 复核基准点与温补、现场核查测点 把标定故障当成结构变化
报警 几何量逼近设计位移包络边界 运营与养护负责人 限速或限载、启动人工检测 错过处置窗口
超限 读数越过包络且多点同向印证 决策层与养护主管 封闭相应功能、按预案评估 责任链断裂，无人拍板

要点只有一句：没有落到具体责任人、没有绑定响应动作的阈值，等于没有阈值。看板上一条线谁都能看，也就谁都不负责。四档里最难的是”报警”这一档——它的触发条件是”逼近包络边界”，而这个包络必须来自设计与评估，不能由运营方事后拍一个数。

六、监测只覆盖你预设的那些量

金门大桥这件事收得住一个乐观的结论，但另一件事提醒我们它的边界。美国巴尔的摩那座被集装箱船撞击后局部坍塌的大桥，问题不在于监测做得好不好，而在于撞击这类失效模式压根不在传感器的设计意图里。应变片不会为”来了一艘船”预置量程，加速度计也不是为一次横向巨撞而布点。凡是超出预设量程和方向的荷载——撞击、桥下冲刷、极端超限车辆——靠的是冗余设计与定期的人工检测，而不是再多装几台仪器。监测能给你的，是”你决定要看的量”的连续记录，它不会替你去发现你没想到要看的东西。

所以在洹拓科技这边，这类项目的接单顺序是不妥协的：先定义限值的来源——那个位移包络到底依据什么给出——再谈采多少点、多高频率、设什么阈值。反过来先买一批传感器、回来再想判据的项目，钱基本白花。因为买回来的读数没有参照系，最终只会堆成一块没人敢据以拍板的亮屏：有读数，不等于有限值；有看板，更不等于有判据。
