CAD 自动化说降本一百五十倍：工程模型要先能过这几道验收

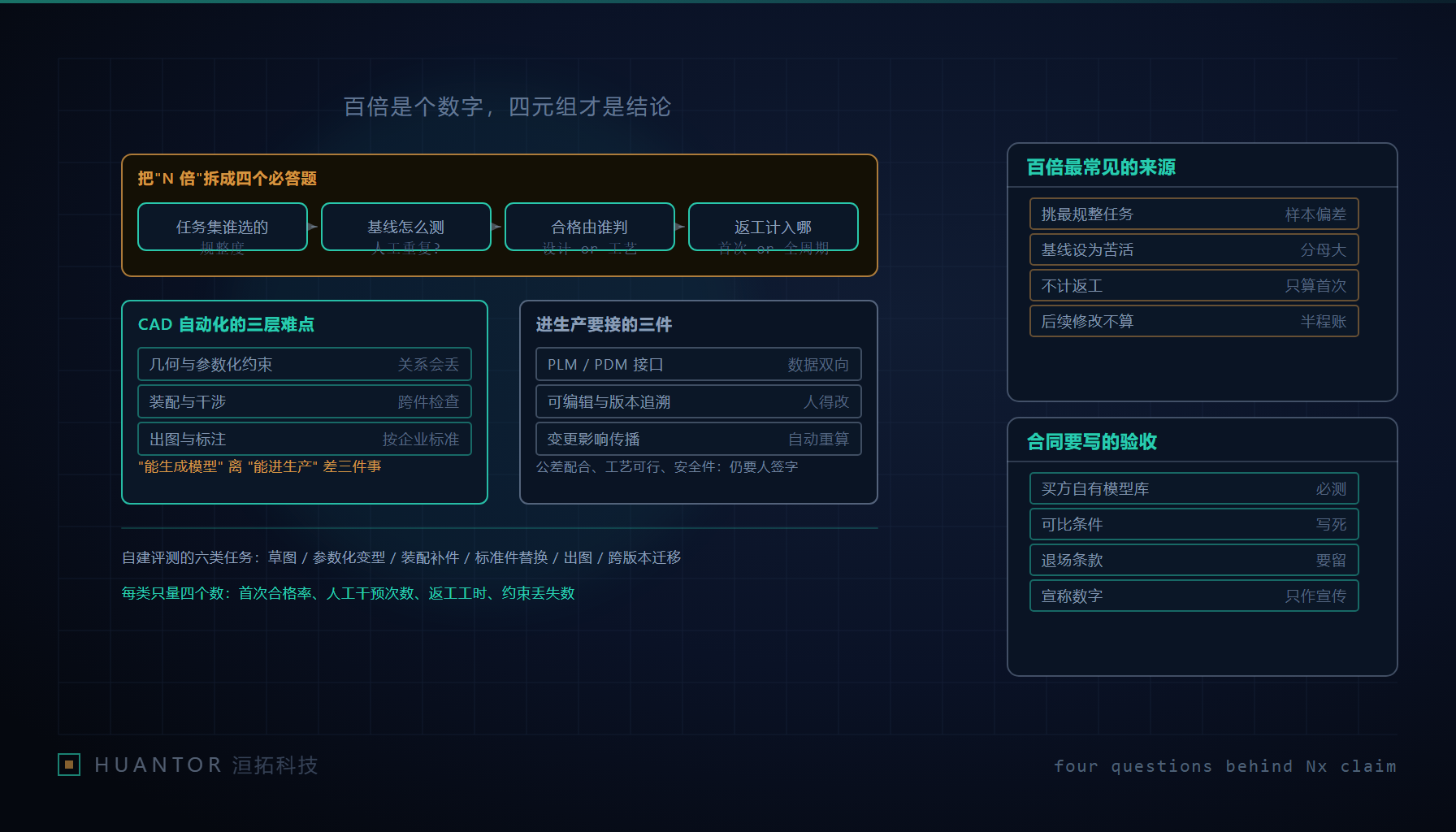

一、倍数不是一个数，是一个四元组
据公开报道，一家提出”工程世界模型”的公司给出 CAD 任务百倍级降本、数十倍提效的说法。这些数字一律按宣称处理，不作为本篇任何判断的依据；公司背景与人事我们也不评价。值得讨论的是”百倍”这类表述在工程上应该怎么读。
我们的读法：任何效率倍数都至少绑四个变量，缺任何一个，数字就没有意义。
- 任务定义。 分母是”画一个法兰盘”还是”把一台设备的装配体从旧版本迁到新规范”？前者一个人几十分钟，后者一个组几周内。任务越规整、越模板化，自动化越容易拿高倍数。
- 基线怎么测。 对比对象是”工程师从零建模”，还是”调一个已有标准件库”，还是”人工重复修改一批旧图”？把基线设成纯重复劳动，倍率天然好看。
- 合格判定归谁。 由厂商自己判”几何正确”，还是由企业的校对、工艺和标准化人员按企业制图规范判”能签发”？两个标准之间差着一整套出图规则。
- 返工成本计在哪一边。 生成模型用了十分钟，人工把它改到能签发用了两小时，这十分钟的账不能只记十分钟。
把这四元组写清楚之后，”降本 N 倍”要么能被复现，要么会自己缩水。企业采购这类工具时真正要问的是第五个问题：它输出的东西进不进得了我的流程。
二、CAD 自动化的三层难点，不在”画出形状”
把形状画出来是最容易的一层。往下的三层才是决定能否用的地方。
第一层是几何约束与参数化关系。工程模型的价值不在几何本身，在约束：哪些边水平、哪些孔同轴、哪个尺寸是驱动尺寸、哪个是求解结果、圆角倒角依附于哪条边。一个只有正确几何而没有正确约束的模型，看起来能看，实际是”死”的——改一个尺寸它就整体崩，等于把建模工作推给下游。衡量它的方式不是目视，而是”改驱动尺寸后检查关联特征是否按预期更新、求解是否出现冲突或欠约束”。
第二层是装配约束与干涉。零件级正确不代表装配级可用：配合关系是否声明（同轴、贴合、齿轮比）、运动包络是否检查、螺栓空间与工具可达性是否留出、管路电缆的最小弯曲半径是否满足。这一层的失效通常表现为”模型能打开，装不到一起”。
第三层是出图与标注符合企业标准。这一层最被外界低估：视图选择与投影方向、剖切位置、尺寸基准与标注链、形位公差基准体系、表面粗糙度与焊缝符号、技术要求文本、图框与标题栏、比例与字体、图号与件号规则、签署栏。每家企业都有差异，而标准化审查恰恰是人工把关最严的一道。自动生成图能过这一关，才谈得上进生产。
三、”能生成模型”到”能进生产”差三件事
- 与 PLM 和 PDM 的数据接口。 企业里模型的权威身份不是文件，而是条目：图号、物料号、版本、生命周期状态、变更单关联、权限与检入检出状态。生成的结果如果只是一个三维文件，它就游离在体系外，无法被引用、无法被追溯，也无法进入发布流程。要接的是接口，而不是”导入格式兼容”。
- 可编辑性与版本追溯。 工程师接手的不是终稿而是初稿：需要能在既有特征树上继续操作，需要变更历史可读，需要能定位”这一步是谁（或哪个工具）改的”。黑盒式重建模型即使几何正确，也会破坏可编辑性，因为它丢掉了原设计意图的表达方式。
- 变更影响的正确传播。 一个尺寸改动会牵动配合、公差、装配关系、下游工程图、物料清单、工艺文件甚至已发出的采购申请。正确传播要求工具理解关系图谱，而不只是把受影响的文件重新生成一遍。这一条也是”工程世界模型”这个说法最应该被检验的地方——所谓世界模型，在这里的判据是：给定一次变更，它能否预测出完整的下游影响集合，并给出可核对的清单。
四、必须留人签字的三类环节
有一批决策不该交给自动化，不是因为技术做不到，而是因为责任与知识不可转移。公差与配合：同一组名义尺寸可以有多种合理选择，取舍取决于装配工艺、检测手段与成本，需要设计负责人签名。工艺可行性：结构能否被现有设备加工、刀具能否进入、装夹变形如何控制、热处理后的变形余量放多少，这些信息在车间而不在图纸里，需要工艺确认。安全件与法规件：涉及人身防护、承压、防爆、限位与冗余的功能件，其变更要走规定评审并有可追溯签名，任何情况下都不该出现”工具生成即通过”。
工程上合理的定位是：自动化承担可枚举的重复劳动（把标准结构变型、补齐明细表、按模板出图、检查规范一致性），人承担判断与签署。分工写清之后，”降本”的账才对得上——省的是工时，不是责任。
五、自建评测：六类任务，四类度量
评测集由买方掌握，是这类工具验收唯一可信的做法。我们给客户设计的六类任务，覆盖从简单到跨流程：
| 任务类型 | 具体做法 | 主要看什么 |
|---|---|---|
| 简单草图与基本体 | 按二维要求建出可参数驱动的草图 | 约束是否完整、是否欠约束或过约束 |
| 参数化变型 | 改动驱动尺寸，生成三个规格 | 关联特征更新是否正确、有无求解失败 |
| 装配补件 | 在既有装配里补一个支架及其连接件 | 配合关系声明、干涉与可达空间 |
| 标准件替换 | 把非标准结构替换为企业标准件 | 物料号与规格是否正确、清单是否同步 |
| 出图 | 由模型生成一整套工程图 | 视图、基准、标注链与企业规范符合度 |
| 跨版本迁移 | 旧版本模型迁到新模板与新规范 | 特征保留率、历史可读性、丢失的约束数 |
每类任务固定四项度量：首次合格率（不需人工修改即可进入校对的比例，按企业规范判，不按”看着对”判）、人工干预次数（为了达到可签发状态所做的修改点数量）、返工工时（从生成到可签发的全部人时，包含检查）、约束丢失数（迁移或变型后失效的几何与装配关系条数）。四项里”返工工时”是唯一能折算成钱的，其余三项决定它能不能持续。
评测集要版本化并冻结：题目、参考模型、判分标准三者一起存档，工具升级后在同一套题上重跑，否则两次结果不可比。
六、百倍数字的四个常见来源，和合同里该怎么写
把上面这套做完，就能预判高倍率通常从哪来：一是只挑最规整的任务（模板化结构、已有库、单一材料）；二是把基线设成人工重复劳动而不是人工判断；三是不计返工，只算生成那一步的耗时；四是只测首次生成，不测后续修改与变更传播。这四条不是指控，是口径差异——同一款工具，换一种口径，结果能差一到两个数量级。
因此合同附件里应该写的不是厂商的倍率，而是：验收用买方自有模型库与真实任务（不少于约定数量的题目，含跨版本迁移与出图）；条件可比（同一批题、同一判分标准、同一签发流程，基线由买方现有流程实测得出）；判定归人（合格由买方校对与标准化岗位判，不由工具自评）；留存与可追溯（输出的模型必须带约束与特征历史，能进入 PDM 检入流程）；退场条款（首次合格率或返工工时连续两个周期低于约定值时，可终止且不产生后续授权费用）。
洹拓科技在工业客户现场做这类评审时，立场很统一：我们不评价模型有多强，只看它的输出能不能过企业现有的那道签发关。一百五十倍如果指的是”把重复劳动压缩掉”，那是好消息；如果指的是”取代工程判断”，那它在验收环节上一定过不了——因为工程判断的成本从来不在画图那十分钟里。
