位图格式里 BMP 常被当成入门题：没有压缩，没有熵编码，头部字段少，规范几页就看完。但我们复核过几段”自己拼 BMP”的代码，故障表现几乎一样——文件生成了，大小看着也正常，解码器打开却是全黑、斜切、上下颠倒，或者右边多一条彩色竖带。排查一遍会发现，BMP 难的地方不在内容多，而在它把二进制格式的三个基本功一次考完：字段偏移、字节序、行对齐。

还有一层现实原因：手写 BMP 的需求通常出现在不该出现的地方。受限运行时里没有图像编码库、只需要固定位深度的一个子集、或者许可与体积不允许引入第三方依赖。这些约束本身合理，代价是格式规范里那些”参考解码器不会告诉你”的细节，全要自己实现并自己验证。

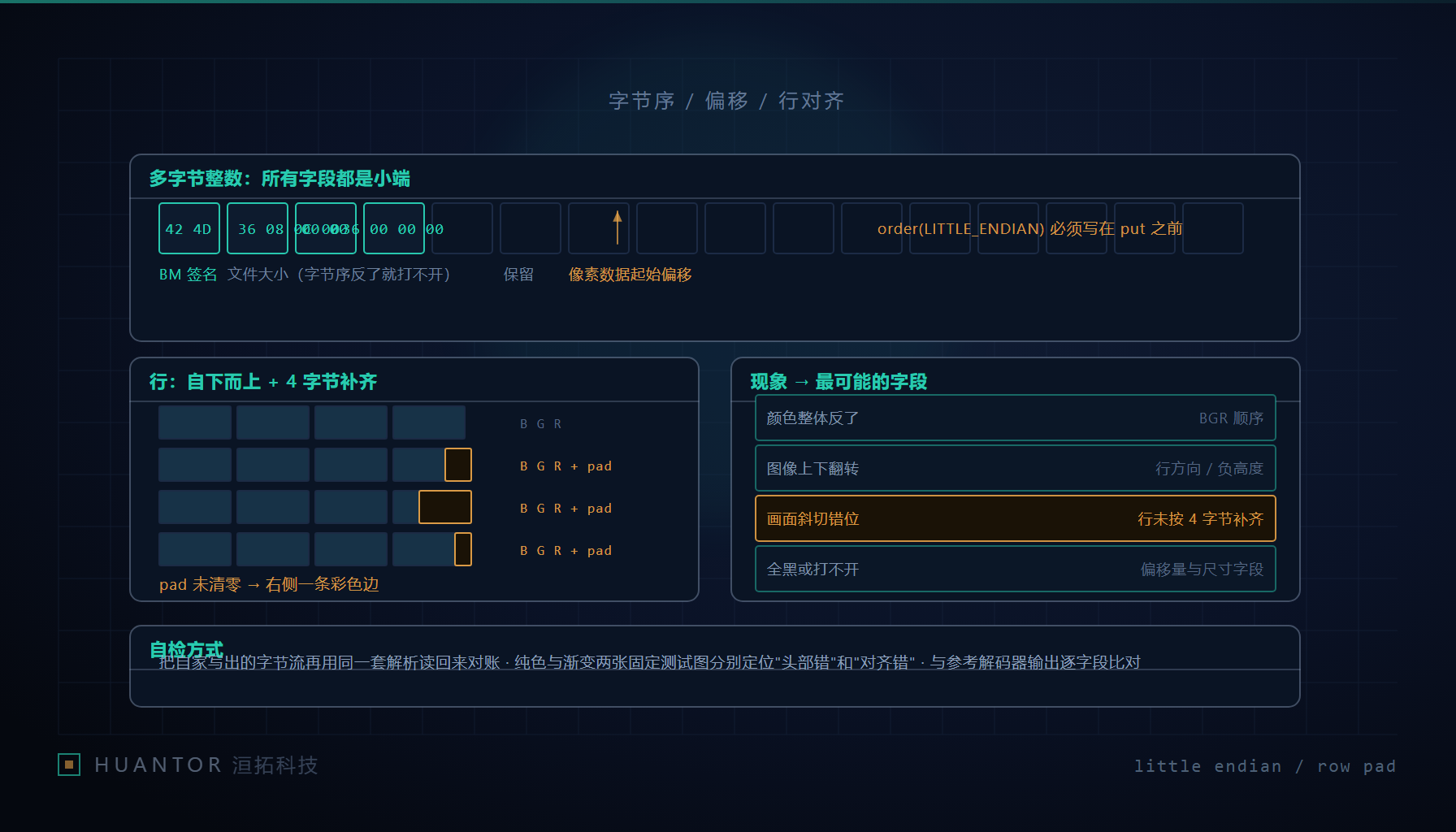

BMP 字节布局与小端字段偏移示意

一、文件是字节序列，不是结构体

第一个要放弃的习惯，是照着规范里的 C 结构体去声明一个类然后整体序列化。BMP 的文件头是压缩（packed）布局：字段之间没有为了对齐而插入的填充，总长恰好 14 字节，其中 4 字节的像素数据偏移量落在偏移 0x0A 上，这个地址在多数平台上并不满足 4 字节自然对齐。语言层面的结构体在内存里会自动补齐，直接按内存布局 dump 出来的字节和文件里要求的字节差好几处空档。

正确的做法是先写一张偏移表，再按表逐字段落字节。以最常见的 24 位无压缩（BI_RGB，BITMAPINFOHEADER）为例，各字段的偏移、长度与约束如下。

偏移 长度（字节） 字段 取值要求
0x00 2 文件签名 固定为 0x42 0x4D，两个单字节不参与字节序
0x02 4 文件总长 整个文件的字节数，小端
0x06 2 保留 1 必须为 0
0x08 2 保留 2 必须为 0
0x0A 4 像素数据起始偏移 头部长度加调色板长度，24 位无压缩时是 54
0x0E 4 信息头长度 BITMAPINFOHEADER 为 40，写在偏移 0x0E 处
0x12 4 宽度 有符号，单位像素
0x16 4 高度 有符号，正数表示行自下而上，负数表示自上而下
0x1A 2 颜色平面数 固定为 1
0x1C 2 位深度 1、4、8、16、24、32 之一
0x1E 4 压缩方式 0 表示 BI_RGB（不压缩）
0x22 4 像素数据长度 不压缩时规范允许填 0，建议填真实值
0x26 4 水平分辨率 单位是像素每米
0x2A 4 垂直分辨率 同上，72 DPI 约等于 2835
0x2E 4 实际使用颜色数 0 表示按位深度取默认值
0x32 4 重要颜色数 0 表示全部重要

14 加 40 等于 54，也就是说没有调色板时像素数据正好从第 54 字节开始，0x0A 处填 54。位深度是 1、4、8 时，信息头之后要有调色板，每项通常 4 字节（依次是蓝、绿、红、一个保留字节），起始偏移变成 54 + 调色板项数 × 4。项数按位深度取颜色总数，1 位是 2 项、8 位是 256 项。16 位与 32 位常见用 BI_BITFIELDS 携带三个通道掩码，掩码放在信息头之后还是像素数据之前存在版本差异；更老的 BITMAPCOREHEADER 只有 12 字节且宽高是 16 位。这几处按你参照的格式规范文档确认，不要靠某个解码器的行为反推。

二、三条最容易写反的规则

所有多字节整数是小端。 签名之后的文件总长、偏移、宽高、分辨率全部低位在前。Java 的 ByteBuffer 默认字节序是大端，这是坏文件的第一大来源：putInt(54) 在大端下写出 00 00 00 36，而解码器读到的是 36 00 00 00，也就是 54 变成 905969664，第一反应往往是”文件坏了”而不是”字节序错了”。签名和单字节字段不受字节序影响，这让问题更难看出来——头部开头两个字节是对的，损坏从第三字节才开始。

像素是 B-G-R 顺序。 24 位无压缩时每像素三个字节，先蓝后绿再红。写成 R-G-B 的画面能正常显示，但颜色整体是反的：天空发橙，肤色发青。这一条和”小端”是独立的两个坑，可能同时踩。

行自下而上，且每行按 4 字节补齐。 高度为正时，像素数据的第一行对应图像最底行。24 位下一行占 width × 3 字节，要向上取整到 4 的倍数，多出来的 pad 字节要显式写 0。宽 3 像素的图，一行 9 字节，补齐到 12 字节，行内 3 个填充字节；宽 5 像素是 15 字节补到 16。忽略补齐时，第二行整体左移一位，画面呈现逐行递增的斜切。

行长的算法建议写成一处，读写共用：

// 每行字节数：先算位宽总和，再向上取整到 32 位
static int rowBytes(int width, int bitsPerPixel) {
    return ((width * bitsPerPixel) + 31) / 32 * 4;
}

三、ByteBuffer 上顺序要设在写之前

ByteBuffer 的四个约束值得单独说清，因为报错信息都不指向真实原因。第一，allocate(n) 的容量固定，写超不会扩容，直接抛 BufferOverflowException；数组访问式的绝对写入越界抛的是 IndexOutOfBoundsException，两者不同，看异常类型能立刻判断自己走的是相对路径还是绝对路径。第二，order(ByteOrder.LITTLE_ENDIAN) 只影响调用之后发生的多字节读写，已经写进去的字节不会被重新解释，所以必须在任何 putInt 之前设置，读回校验时同理再设一次。第三，相对写入会推进 position，remaining 是 limit - position，写完最后一段像素后如果 remaining 不等于 0，说明算错了长度——这是一个免费的自检断言。第四，用绝对写入（putInt(index, value)）可以按偏移表逐字段落笔，可读性更好，但偏移要自己保证不重叠。

static byte[] toBmp24(int[] argb, int width, int height) {
    int row   = rowBytes(width, 24);
    int pad   = row - width * 3;
    int off   = 14 + 40;                       // 无调色板时像素起始偏移
    int size  = off + row * height;

    ByteBuffer b = ByteBuffer.allocate(size).order(ByteOrder.LITTLE_ENDIAN);

    b.put((byte) 'B').put((byte) 'M');         // 0x00 签名
    b.putInt(size);                            // 0x02 文件总长
    b.putShort((short) 0).putShort((short) 0); // 0x06 / 0x08 两个保留字段
    b.putInt(off);                             // 0x0A 像素数据偏移

    b.putInt(40);                              // 0x0E 信息头长度
    b.putInt(width);                           // 0x12 宽
    b.putInt(height);                          // 0x16 高：正数=自下而上
    b.putShort((short) 1);                     // 0x1A 颜色平面数
    b.putShort((short) 24);                    // 0x1C 位深度
    b.putInt(0);                               // 0x1E BI_RGB
    b.putInt(row * height);                    // 0x22 像素数据长度
    b.putInt(2835).putInt(2835);               // 0x26 / 0x2A 像素每米
    b.putInt(0);                               // 0x2E 使用颜色数
    b.putInt(0);                               // 0x32 重要颜色数

    for (int y = height - 1; y >= 0; y--) {    // 自下而上：最后一行先写
        int base = y * width;
        for (int x = 0; x < width; x++) {
            int p = argb[base + x];            // 假定为非预乘的 0xAARRGGBB
            b.put((byte) p);                   // B
            b.put((byte) (p >>> 8));           // G
            b.put((byte) (p >>> 16));          // R
        }
        for (int i = 0; i < pad; i++) b.put((byte) 0);
    }
    return b.array();
}

入参用 int[] 承载像素是为了把颜色顺序显式暴露出来：0xAARRGGBB 的低位字节是蓝，所以第一个 put 不加移位。如果上游像素是预乘 alpha 或者来自 BufferedImage 的不同类型，先转成统一表示再进这个函数，不要在编码循环里混着做转换。

四、自检的顺序：先读回，再看测试图

写完就相信它是对的，是这个环节最常见的失误。可行的自检分三层，按成本从低到高排。

第一层是自家读回：用同一个 ByteBuffer 思路把刚生成的字节再解一遍，逐字段和写入值比对，并检查 b.position() == b.limit()、remaining == 0、文件大小字段 == 数组长度、偏移字段 == 54、row × height + off == size 这几条等式。能读回不等于别人能读，但至少排掉字节序和长度算错。

第二层是固定测试图：先只跑纯色与渐变——整幅纯红、纯绿、纯蓝各一张，一张从左到右的水平灰度渐变，一张上半白下半黑的图。纯色暴露 BGR 顺序，渐变暴露行内偏移与补齐，上下两色图暴露行方向。三张都过了，再跑宽度为 1、2、3、5 的窄图，专门压行对齐。

第三层是比对参考解码器：把同一份像素既交给标准库编码，又交给自家编码器，逐字节 diff。头部字段允许存在约定差异（比如 0x22 填 0 还是填真实长度），像素区应当完全一致；像素区有差异时，先怀疑 pad 是否清零、行顺序是否反。

故障现象与字段的对应关系可以背下来：

现象 最可能的字段或规则 怎么验证
颜色整体反色 像素写成 R-G-B 纯红测试图，读回首像素三字节顺序
画面上下颠倒 高度符号与行写入顺序不一致 上半白下半黑图，只改高度符号看是否翻转
图像斜切、错位逐行递增 行未按 4 字节补齐或行长算错 宽度换成 4 的倍数看现象是否消失
右边缘一条彩色竖带 pad 字节残留未清零 检查补齐循环写入是否为 0x00
打不开或提示截断 文件总长与实际字节数不符 读回 0x02 与数组长度比对
全黑、全灰或尺寸异常 像素偏移指进头部区域，或宽高字段字节序写反 十六进制查看 0x0A、0x12、0x16 处取值
只有几种颜色或色带分层 位深度与调色板项数、起始偏移三者不一致 核对 0x1C 与 0x0A 之间的调色板长度

五、什么时候手写，什么时候不该

不该手写的场景比想象中多：只要运行时里有可靠的图像编码入口，或者有维护活跃的编码库，就让它做。手写换来的收益只有”完全掌控字节”，代价是规范细节、兼容性差异、边界尺寸的测试全部自己扛，而 BMP 的解码端分布在操作系统查看器、浏览器、嵌入式设备、第三方 SDK 上，你无法预测哪家对”允许为 0”的字段做了严格要求。

必须手写的判断标准也具体：目标解码器只支持固定位深度子集；输出要在无堆分配或受限环境里完成；需要精确控制字节以满足协议或存储约束；引入库的许可或体积不可接受。这四条中任何一条成立才值得动手，且要限定只实现一个子集（比如 24 位 BI_RGB），其余组合显式拒绝并在文档里写清。

六、洹拓视角：这套检查对任何二进制格式都成立

BMP 只是一个便宜的练习对象。真正做接口对接时，同样的五条规则换成不同名字出现：长度前缀、对齐、字节序、有符号与变长编码。我们把它整理成一份写完任何二进制输出都要过的清单。

  1. 先产出偏移表：字段名、偏移、长度、字节序、有无符号、是否允许为 0，表格比记忆可靠，也直接可以作为交付文档的一部分。
  2. 总长度字段一律最后回填：先算出各段长度与偏移，再写头部，不要边写边猜。
  3. 对齐规则读规范原文：是按元素自然对齐还是按固定边界补零，补的是 0 还是重复上一字节，两种写法都存在于不同格式里。
  4. 字节序在缓冲区创建处一次性设定，读写两侧共用同一处定义；同一结构里混合大小端时，禁止依赖任何默认值。
  5. 为边界值单独写用例：长度 0、宽度非 4 倍数、最大值、负数高度（或等价的符号位字段），这四类是坏文件集中区。
  6. 实现只覆盖一张”最小组合表”上的格式组合，其余明确报错而不是尽力尝试——静默降级产生的坏文件最难查。
  7. 输出后立即用自家解析器读回一次，并把”读回是否等价”作为单元测试断言，而不是靠肉眼打开图片确认。

字段偏移、字节序、对齐这三件事不会因为换了个格式名字就消失。手写一张 BMP 卡住的地方，和对接一份设备报文卡住的地方，通常是同一个位置。
